電流繼電器、中間繼電器以及電壓繼電器都屬于電磁繼電器，在工業生產制作中大量使用，凡華從三種電磁繼電器帶您認識它們基礎知識和結構：

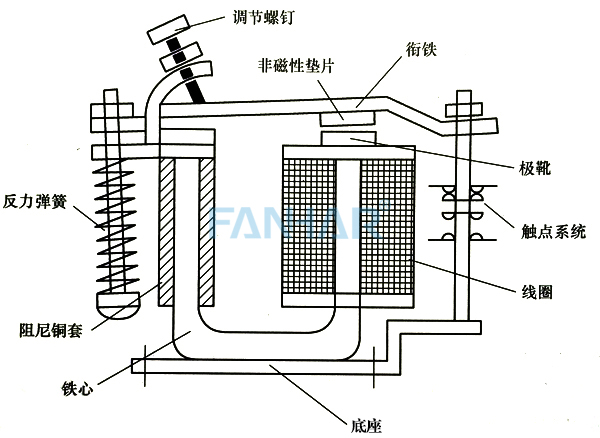

從工作原來來說電磁繼電器的基本結構和工作原理跟接觸器相似，由鐵心、線圈、復位彈簧、銜鐵和觸點等部分組成。由于電磁繼電器用于輔助電路，其接通和分斷的電流小，故不配滅弧裝置。電磁繼電器的電磁系統有直動式和拍合式兩種類型。交流繼電器的電磁機構有U形拍合式和E形直動式。直流繼電器的電磁機構為U形拍合式，其結構如（電磁繼電器結構圖）：

圖中所示電磁繼電器的電磁系統鐵心和鐵軛是一個統一體，以此減少非工作氣隙。極靴為圓環，并套住鐵心端部。銜鐵制成可轉動的板狀結構。當未通電時，電磁繼電器的銜鐵靠反力彈簧作用而打開，觸頭系統復位。通電后，電磁吸力使得銜鐵被吸向鐵心，帶動觸頭系統產生開閉動作。

電流繼電器的結構和工作原理
電流繼電器線圈串接在電路中，線圈的線徑粗而匝數少，阻抗也小。電流繼電器根據先全部中電流的大小而接通或斷開電路，以此反映電路中電流的變化。電流繼電器除用于電流型保護的場合外，還經常用于按電流原則控制的場合。按吸合電流的大小，電流繼電器又分為過電流繼電器和欠電流繼電器。

過電流繼電器在電路工作正常時不動作，而當電流超過某一整定值時銜鐵才產生吸合動作，帶動觸點動作。通常，交流過電流繼電器的吸合電流整定范圍通常為1.1-4倍額定電流，直流過電流繼電器的吸合電流整定范圍通常為0.7-3.5倍額定電流。由于過電流繼電器在正常情況下(即電流在額定值附近)是釋放的，只有當電路發生過電流時才動作。

中間繼電器結構和工作原理
中間繼電器實質上為電壓繼電器，它作為轉換控制信號的中間元件。中間繼電器的輸入信號為線圈的通電或斷電信號，輸出信號為觸點的動作。其觸點數量較多，觸點容量也大。中間繼電器在電路中用作中間轉換(傳遞、放大、分路、翻轉信號)的作用。

電壓繼電器的結構和工作原理
電壓繼電器觸點的動作與線圈的動作電壓大小有關的繼電器成為電壓繼電器，使用時電壓繼電器的線圈與負載并聯，其線圈的匝數多，線徑細、阻抗大。按線圈中電流的種類可分為交流電壓繼電器和直流電壓繼電器，按吸合電壓大小不同，電壓繼電器又分為過電壓、欠電壓和零電壓繼電器三種。在低壓控制電路中，欠電壓和零電壓繼電器用得較多。欠電壓繼電器在電路電壓正常時吸合，而發生欠電壓(0.4-0.7Ue)時釋放返回。

電磁繼電器按電磁線圈電流的種類和分為直流繼電器和交流繼電器。電磁繼電器按線圈在電路中的連接方式分為電流繼電器和電壓繼電器，還有中間繼電器。直流繼電器和交流繼電器，按其在電路中的連接方式可分為電流繼電器、中間繼電器和電壓繼電器。
